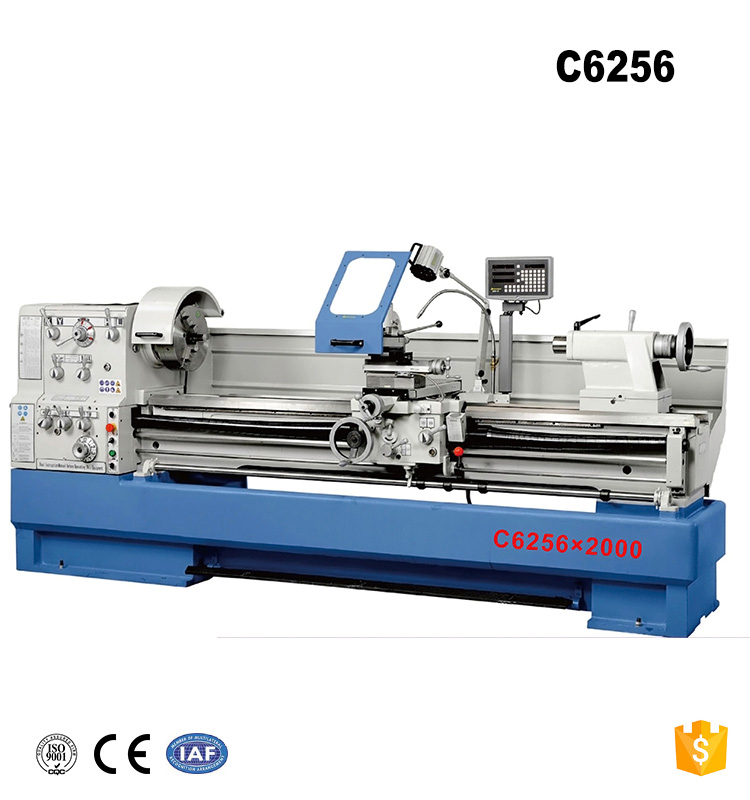

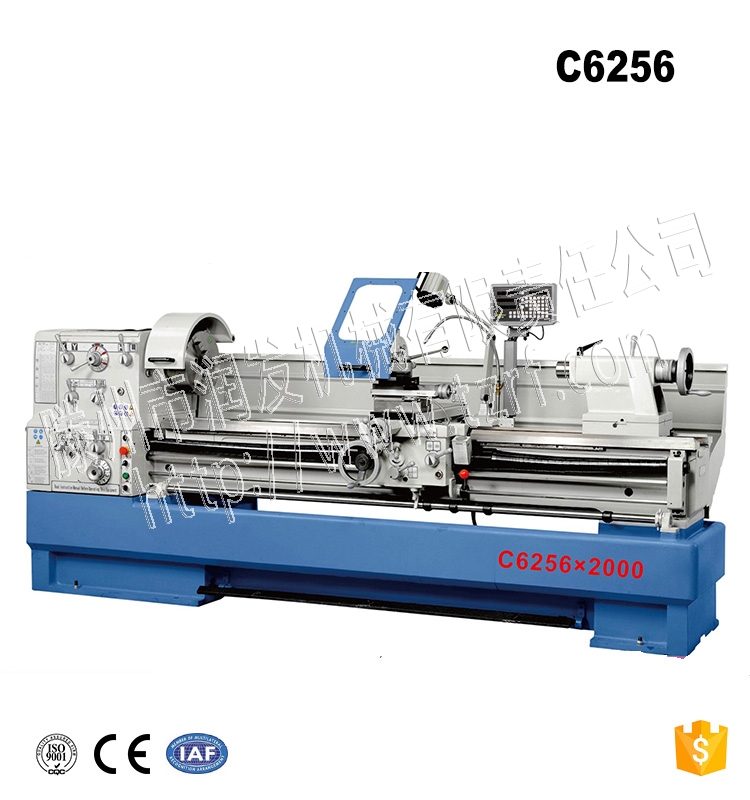

C6251/C6251V/C6256/C6256V 卧式精密普通
产品名称:
C6251/C6251V/C6256/C6256V 卧式精密普通型号:
C6251/C6256最小起订量:
1
产品摘要:
各种车削加工：车削内、外圆柱面，端面，圆锥面及其它回转面；公制、英制、模数、径节螺纹的加工；钻削、铰孔、拉油槽等加工；主轴孔径大；正反车离合器操纵；圆锥轴承，三支承主轴结构；真正马鞍车床；导轨超音频淬火及全防护功能；花键内径定心；齿轮，轴优质合金钢渗碳淬火；滑动导轨贴塑处理；快速纵横向移动；可靠电磁刹车；纵向六工位定程。
- 产品描述
技术参数
型号
Models
C6251×1000/1500/2000/3000
C6251V×1000/1500/2000/3000
C6256×1000/1500/2000/3000
C6256V×1000/1500/2000/3000
加工范围
床身上最大工件回转直径
510mm(20")
560mm(22")
拖板上最大工件回转直径
305mm(11-7/8")
355mm(13-3/4")
马鞍槽内最大回转直径
735mm(29")
785mm(31")
花盘前马鞍有效长度
200mm(8")
两顶尖中心距
1000mm(40")
1500mm(60")
2000mm(80")
3000mm(120")
1000mm(40")
1500mm(60")
2000mm(80")
3000mm(120")
主轴中心高
1135mm
1160mm
床身宽度
350mm(13-3/4")
主轴参数
主轴端部
D1-8
主轴通孔直径
80mm(3-1/8")
主轴变径衬套锥度
No.7Morse
主轴转速范围
12changes25-1600r/min
25～1600r/min（variable）
12changes25-1600r/min
25～1600r/min（variable）
进给及螺纹
小拖板最大纵向行程
130mm(5-1/8")
中拖板最大横向行程
316mm(12-15/16")
大丝杆规格
6mm or 4T.P.I
车刀刀杆最大尺寸（宽×高）
25×25mm(1×1")
纵向进给范围
35 kinds 0.059-1.646mm/rev (0.0022"-0.0612"/rev)
横向进给范围
35 kinds 0.020-0.573mm/rev (0.00048"-0.01354"/rev)
公制螺纹范围
47 kinds 0.2-14mm
英制螺纹范围
60 kinds 2-112T.P.I
径节制螺纹规格
50 kinds 4-112D.P.
模数制螺纹规格
39 kinds 0.1-7M.P.
尾座参数
尾座套筒外径
75mm(3")
尾座套筒行程
180mm(7")
尾座套筒内孔锥度
No.5Morse
横向调整
±13mm(±1/2")
电机参数
主电机功率
7.5kW(10HP)3PH
冷却泵功率
0.1kW(1/8HP),3PH
外形尺寸及重量
外型尺寸(长×宽×高)
239×115×143
284×115×143
334×115×143
434×115×143
239×115×146
284×115×146
334×115×146
434×115×146
包装箱尺寸(长×宽×高)
245×115×174
290×115×174
340×115×174
440×115×174
245×115×174
290×115×174
340×115×174
440×115×174
净重/毛重
2035/2415
2160/2550
2435/2840
2805/3270
2160/2555
2285/2690
2560/2980
2930/3410
标准附件
·三爪卡盘
·变径套及顶尖
·油枪
特殊附件
·四爪卡盘
·花盘
·拔盘
·中心架
·跟刀架
·快换刀架
·车锥度附件
