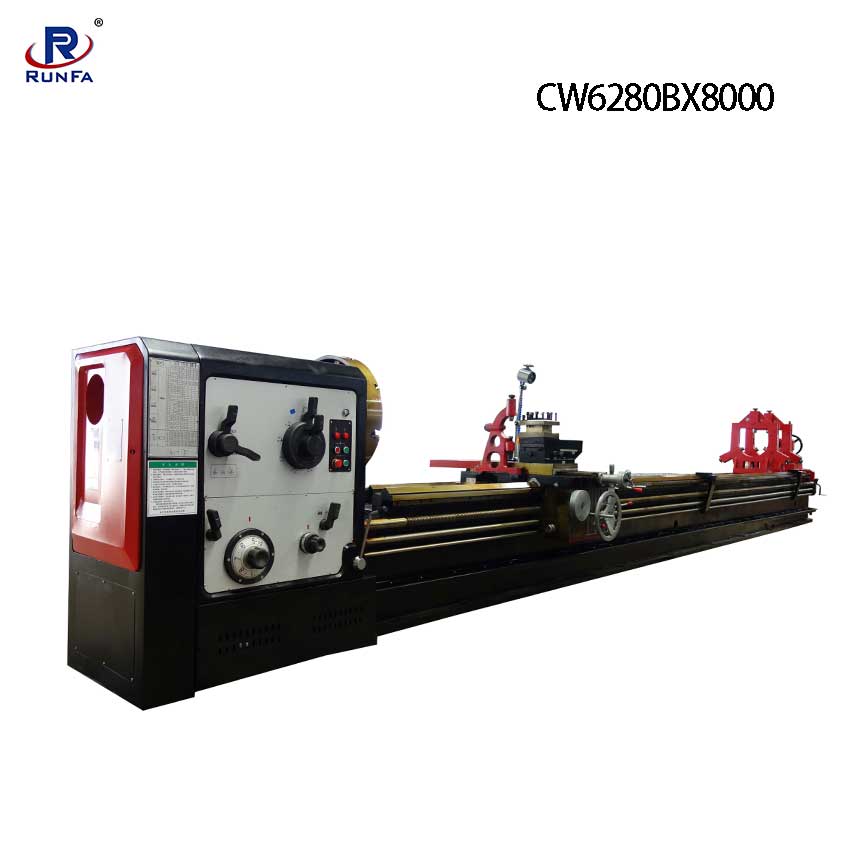

重型卧式普通车床CW6280BX8000
产品名称:
重型卧式普通车床CW6280BX8000型号:
CW6280BX8000最小起订量:
1
产品摘要:
CW6280B卧式车床适用于对铸件、钢件及有色金属的大、中型零件进行加工，可车削外圆、内孔、端面、切槽、钻孔、镗孔和套料，并能车削公制、英制、模数和径节等各种内、外螺纹，可用上刀架单独机动车削短圆锥面，还可用上刀架与纵向进给配合车削长圆锥面。
- 产品描述
床身整体结构：
本机床采用时间风化和振动时效两种模式，床身采用整体结构，床身上部宽度为600mm,床身导轨采用V-平导轨，具有很高的承重能力和良好的导向精度。
床身的结构设计充分考虑了热变形和承载变形因素，截面为Π型筋板加封砂结构，筋板布局合理，同时采用高强度，低应变力的优质铸铁铸造，所以具有良好的刚性，
抗振性和抗断面畸变能力，承载大，调整方便，45°倾斜后排屑，排屑方便畅通等许多特点。
名称
单位
CW6280B
床身上最大回转直径
mm
800
刀架上最大回转直径
mm
460
马鞍内最大回旋直径
mm
1000
马鞍内有效长度
mm
310
主轴中心高
mm
400
地面距离主轴中心高
mm
1050
最大工件加工长度
mm
1.5米-16米
主轴通孔直径
mm
105
主轴前端卡盘连接方式
A211
主轴孔前端锥度
mm
1:20/公制120
主轴通孔前端锥体和顶尖锥度
φ120莫氏6号
机床转速
r/min
5.4转-720转
机床挡位
数量
高低挡18种
- 主轴轴承
主轴孔105mm
机床主轴轴承
型号
NN3032K/W33-P5级 （瓦房店产）
NN3026K/W33-P5级 （瓦房店产）
51134M/P5级（瓦房店产）
6028/P5级（瓦房店产）
- 进给系统
纵进给量级数和范围
mm/r
64种0.06-24.3
范围1：1
mm/r
0.1-1.52
范围16：1
mm/r
1.6-24.3
丝杠螺距
mm
12
用交换齿轮微量进给范围
mm/r
0.06-0.912
横向进给量与纵进给量的比率
mm/min
1/2倍
床鞍快移速度
mm
4000
机床丝杠螺距
12(公制）1/2"（英制)
公制螺纹种数、范围
mm
50种1-240 （另有14种非标螺纹）
英制螺纹种数、范围
mm
26种14-1 t.p.i
模数螺纹种数、范围
mm
53种0.5-120
径节螺纹种数、范围
mm
24种28-1 DP
5.刀架部分为
主轴中心到刀具支撑面的垂直距离
mm
33
刀台尺寸
mm
200×200
刀具截面尺寸
mm
32×32
刀架旋转角度
正负90度
中托板纵向最大行程
mm
500
小托板最大行程
mm
200
容许的最大切削力PZ
N
21574N
容许的最大进给力PX
N
7840N
6.尾座部分
尾座套筒直径
mm
100
尾座套筒行程
mm
250
尾座套筒前端锥度
模式
模式6号
尾座左右横向移动量
mm
15mm
7.床身
床身导轨宽度
mm
600
床身导淬火硬度
RC50°
机床最大承载
T
2吨
机床质量
8米 9吨
8.冷却照明
冷却泵电机功率
W
150W
冷却泵型号
YSB-11-20
冷却泵流量
L/min
20L/min
照明
V
24V 卤素灯
9.动力系统
主电机型号
型号
Y160M-4-B3
主电机功率
kw
11千瓦
主电机转速
r/min
1460r/min
留板箱快速电机型号
型号
NJ12-4（中间法兰盘式）
留板箱快速电机功率
kw
1.1kw
留板箱快速电机转速
r/min
1450r/min
- 操纵及润滑系统
齿轮泵
型号
CB-6反转
齿轮泵排量
ml/r
6ml/r
齿轮泵压力
M Pa
2.5M Pa
齿轮泵转速
r/min
1450r/min
离合器液压缸压力
M Pa
1-1.5M Pa
液压表
M Pa
6M Pa
机床液压油标号
HL
冬季HL36号，夏季HL46号
