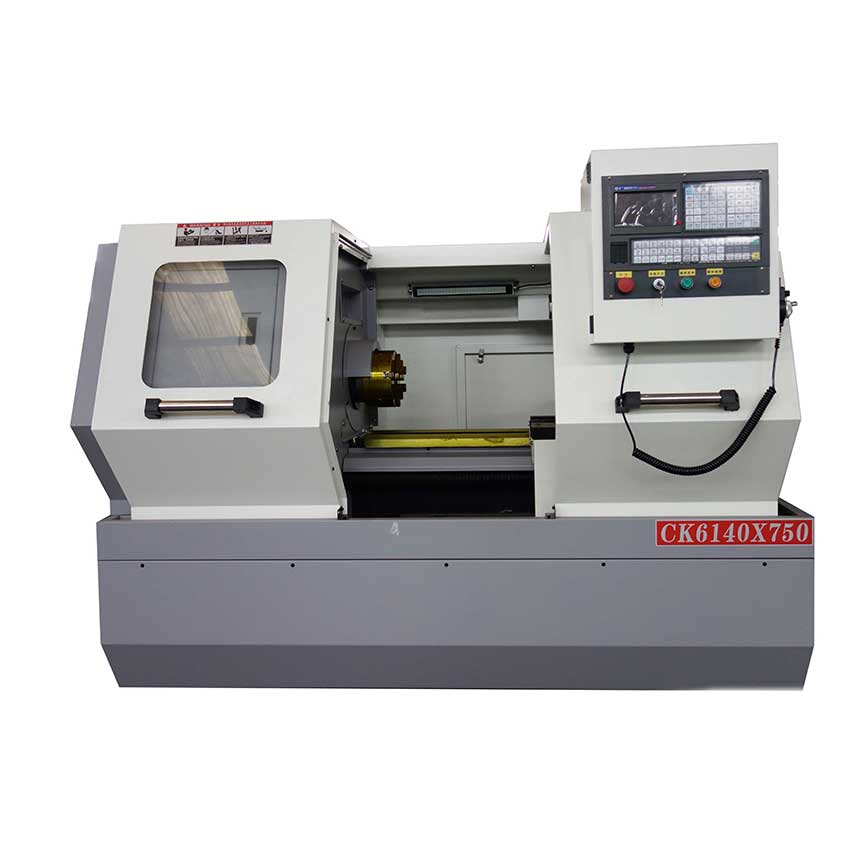

数控卧式平床身车床CK6140
产品名称:
数控卧式平床身车床CK6140型号:
CK6140最小起订量:
1
产品摘要:
本数控车床是我公司采用先进设计思想和工程技术为您精心设计制造的高质量、高精度、高性能的技术密集型产品，具有刚性好、精度高、噪音小、加工范围大、操作维修简便、价格合理等优点。该机床用途广泛于钢、铸铁、铜、铝等零件的加工，配合电动刀架的使用，可实现自动连续盘内、轴内、螺纹、锥内等零件的车削，以及钻孔、扩孔、铰孔等加工。
- 产品描述
一、CK6140独立主轴全无极变速数控车床技术特点描述
机床特点：
本机床的铸件均采用树脂砂铸件，且经过二次人工时效处理，稳定性好，强度高，各项精度稳定可靠。
本机床导轨经超音频淬火后进行精密的磨削加工，精度及精度保持性较好。
本机床采用加大拖板，使拖板的刚性更加优良，切削更加平稳有力。
本机床采用独立主轴结构，通孔￠58mm , 刚性好。选配高精度国产或进口轴承，主轴转速高。
本机床主轴经过动平衡处理，零件光洁度明显改善。
本机床所选用的主轴，重要零部件均经过强化处理，采用知名厂牌P5级主轴专用轴承及采用KLUBRNBU15油脂润滑，
整套主轴在恒温条件下组装完成后，均需通过电脑平衡校正及跑合测试，使得整套主轴的使用寿命长，可靠性高。
本机床X、Z轴传动的滚珠丝杆均采用专业配套厂商提供的P4级螺母预紧滚珠丝杆，滚珠丝杆两端轴承均采用P4级60°
接触角的配对组合的滚珠丝杆专用轴承，且两轴滚珠丝杆均进行预拉伸，采用柔性联轴器与进给伺服电机相连，传动刚性强，精度稳定可靠。
机床润滑系统采用自动集中供油润滑系统，可确保任一润滑部位得道充分润滑。
2.用途：
本数控车床是我公司采用先进设计思想和工程技术为您精心设计制造的高质量、高精度、高性能的技术密集型产品，具有刚性好、精度高、
噪音小、加工范围大、操作维修简便、价格合理等优点。该机床用途广泛于钢、铸铁、铜、铝等零件的加工，配合电动刀架的使用，可实现自动连续盘内、
轴内、螺纹、锥内等零件的车削，以及钻孔、扩孔、铰孔等加工。
- CK6140独立主轴全无极变速数控车床主要技术参数
项目
参数
工作范围
床身上最大回转直径
420mm
通过滑板最大回转直径
210 mm
最大顶尖距
750 mm
X轴（横向）最大行程
295 mm
Z轴（横向）最大行程
750 mm
导轨宽度
335mm
X/Z向滚珠丝杠丝杆
2505/3210
快速移动
X向6m/min Z向8m/min
加工精度
IT6-IT7
主轴
主轴头型号
A2-6
主轴内孔锥度/主轴通孔
MT6#/￠58 mm
主轴转速
200-3000rpm
卡盘尺寸
∮200
精度
定位精度
X轴（横向）≤0.03mm
Z轴（横向）≤0.04mm
重复定位精度
X轴（横向）≤0.0075mm
Z轴（横向）≤0.01mm
刀架
形式/四方刀具柄规格
立式电动四工位／25mm
尾座
尾座套筒直径/行程
￠65 mm/150mm
尾座顶尖锥孔
MT4#
电机
主电机功率
5.5KW
X/Z轴电机功率
4/6NM
机床重量/外形尺寸
1700KG/1900X850X1600mm
- CK6140独立主轴全无极变速数控车床标准配置清单及品牌
NO
名称
规格或型号
生产厂家/品牌
1
控制系统
YJ980TDi
云南一机
2
X轴丝杆
2505
北方
3
Z轴丝杆
3210
北方
4
主电机
5.5KW
国产
5
X/Z向伺服电机
4/66NM
云南一机
6
联轴器
国产
7
主轴轴承
KTL/HBB
8
卡盘
∮2008吋中空
众环
9
电动刀架
亚兴/宏达
10
电器控制元件
德力西
11
自动润滑油系统
沪润
12
电动冷却泵
120W
泽工／海日
13
移动手脉
带轴选、倍率
国产
14
工作灯
国产
15
变压器
国产
16
全封闭防护罩
云南一机
四、CK6140独立主轴全无极变速数控车床随机附件
序号
名称
数量
备注
1
K11-200CC三爪卡盘
壹套
2
固定顶尖
壹件
3
双头扳手
壹套
4
内六角扳手
壹套
5
减震垫铁
壹套
6
螺丝刀
壹套
7
出厂合格证明书
壹份
8
装箱单
壹份
9
操作说明书
壹份
10
编程说明书
壹份
11
机床保修卡
壹份
五、可选非标配置清单（另加价）
序号
名称
规格/型号
生产厂家/品牌
1
液压卡盘
国产中空
国产中实
台湾中空
台湾中实
2
六工位电动刀架
3
数控系统
KND-1000T
北京凯恩帝
M70
日本三菱
FANUC 0i TF
发那科
808D
德国西门子
HNC-808D
武汉华中
4
整体床脚
云南一机
