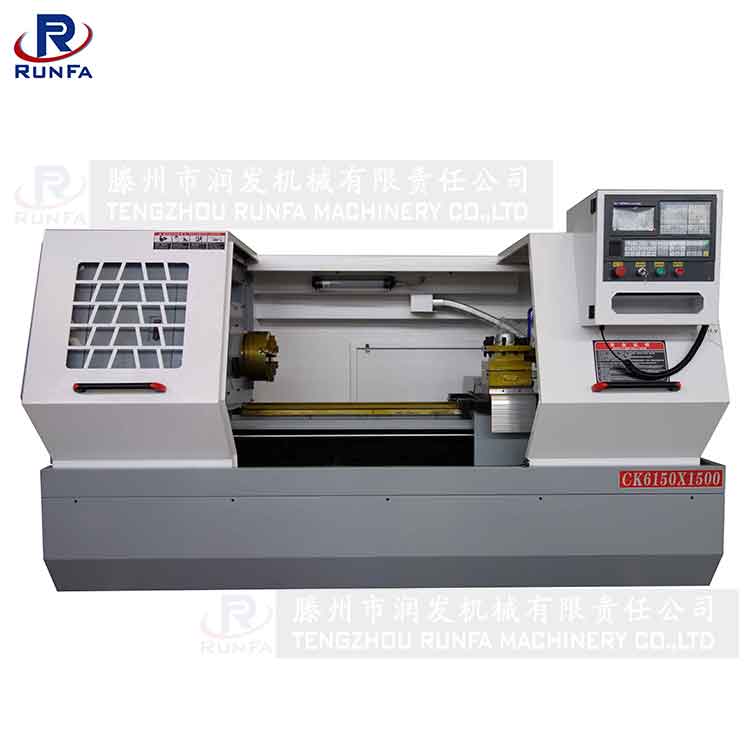

数控平床身CK6150系列数控卧式车床
产品名称:
数控平床身CK6150系列数控卧式车床型号:
最小起订量:
1
产品摘要:
CK6150系列数控卧式车床具有精度高、功率大、刚性高、等特点，其主要部件和结构均经过优化设计，是加工轴、盘、套、特形面及螺杆类工件的首选设备。
- 产品描述
GSK980TB3数控系统和全数字交流伺服系统，X、Z轴均采用半闭环控制，滚珠丝杠副采用C3级精密滚珠丝杠，电气元器件均采用进口或国产知名品牌，符合CE或国内3C认证。
机床配置国内知名品牌立式四工位数控刀架，刀架具有定位精度高，强度高，抗震性能好等特点。
机床出厂前严格按照检验程序对机床进行检验，每台机床均采用激光干涉仪检测X，Z轴定位精度和重复定位精度，保证机床的精度稳定和可靠。
三、机床的优点
- 机床床头箱与床身.尾座.托板等各结合面之间手工刮研，整机采用激光干涉仪进行检测，有效的保证Z轴.X轴的定位精度，重复定位精度，反向间隙及机床的稳定性。
- 机床采用高强度铸铁，添加了铜及铬特殊材料，床身导轨淬火深度达到3mm，有效的提高了机床耐磨性及稳定性。
- 机床采用集中润滑，床头箱循环强制润滑，针对南方炎热天气，保证了床头箱的清洁度及散热特点，有效的延长了轴承及齿轮的使用寿命。
- 机床主轴采用瓦房店轴承，主轴通孔φ82mm，机床齿轮采用精密磨削，有效提高了齿轮硬度，降低了机床噪音。
- 机床采用启尖滚珠丝杠，Z轴滚珠丝杠，X轴滚珠丝杠采用拉伸结构，提高了对工件加工外圆及内孔尺寸的准确性。
- 机床采用文昌四工位免抬电动刀架。刀柄尺寸：25x25mm。
7.上海华东品牌电器
四、主要技术参数
参数
类别
型号
单位
参 数
加工能力
床身最大回转直径
mm
Φ500
拖板最大回转直径
mm
Ф290
最大切削直径
mm
Φ500
最大加工长度
mm
750/1000/1500/2000/3000
行程
X/Z轴最大行程
mm
300/（750/1000/1500/2000/3000）
X/Z 轴最小位移单位
mm
0.001
主轴
主轴通孔直径
mm
Ф82
主轴级数
无极/三档（档内变频）
主轴极限转速
rpm
50-500/300-1100/600-1800
主轴端部
A2-8/
主电机功率（变频）
kW
7.5
变频器
kW
7.5
X/Z轴
N.m
5/7.5
X/Z轴快移速度
m/min
6/8
进给刀架
刀架型式
4工位电动刀架（文昌）
刀杆尺寸
mm
25*25
刀架重复定位精度
mm
≤0.004
尾座套筒直径
mm
Φ65
尾座套筒行程
mm
130
尾座顶尖锥孔
莫氏5#
机床净重
kg
1800
机床外型尺寸（长×宽×高）
mm
2100/2400/2900/3400/4400*1400*1750
其他
电力需求（功率/电流)
kW/A
15kW/20A
四、主要部件介绍
1、床身：
采用平床身结构，树脂砂造型，优质铸铁铸造。导轨采用中频淬火磨削和贴塑工艺，具有良好的耐磨性和精度保持性。
2、主轴箱：
主轴结构采用前后端两点支承典型结构，主轴具有很高的刚度；轴承采用哈尔滨轴承厂高精密主轴专用轴承，使主轴具有很高的旋转精度。
主传动为变频调速；主传动齿轮副均经淬硬磨削处理，各传动副和滚动轴承均经强力油液润滑，具有良好高速低温升性能；
主轴箱箱体的设计充分考虑了散热措施和减震机构，使得主轴箱具有噪声低，传动精度高的特点，机床噪声不超过国家标准规定数值。
机床具有电器过载保护装置，机械过载保护装置和控制主轴转动的急停装置。自动变速机型外置自动变速控制箱。
3. 车削主运动
主轴由变频电机通过V带经变速机构驱动主轴箱，通过变频系统控制变频电机可实现无级调速，主轴电机功率为AC7.5kw。
该主传动系统经过精心的优化设计，具有传动精度高、功率扭矩特性优良、转速高、传动平稳、结构紧凑的特点。
4. 进给运动
横向（X轴）及纵向（Z轴）进给运动均由伺服电机驱动精密滚珠丝副实现快移和进给运动。
X向丝杠直径20mm，Z向丝杠直径40mm。采用国产启尖丝杠精密滚珠丝杠。
滑板导轨贴有防爬行的塑料软带，可很好的保证机床的定位精度和重复定位精度。
5. 尾座：
机床尾座的设计充分考虑了刚性、承载能力和使用的宜人性。顶紧方式为手动。
6.卡盘
机床配置250mm手动三爪卡盘。
7. 集中润滑
采用集中润滑系统来实现各导轨副，滚珠丝杠和轴承的润滑。润滑泵具有工作状态显示和液压监视等功能。并可随时调整注油周期。
五、数控刀架
文昌立式四工位数控刀架，具有定位精度高、稳定可靠，应用范围广、结构简单、维修方便等特点。
六、机床的精度
工件精度：IT6-IT7
工件表面粗糙度：Ra1.6μm
定位精度（X/Z）0.015/0.015mm
重复定位精度（X/Z） 0.01/0.01mm
圆度：0.005mm
平面度：0.025/300mm
七、机床工作环境
环境温度：5℃~40℃范围内，且24h平均温度不超过35℃。
相对湿度：30％~95％范围内，且湿度变化的原则是不应引起冷凝。
海拔高度: 1000m以下。
大气：没有过分的灰尘、酸气、腐蚀气体和盐分。
避免阳光直射机床，或热辐射机床而引起环境温度的变化。
安装位置远离振动源。
安装位置远离易燃、易爆物品。
- 随机附件及工具清单
随机技术文件
1
装箱单
1
份
2
合格证明书（含精度检验单）
1
份
3
使用说明书
1
套
4
GSK980TB3 车床数控使用手册
1
本
5
电动刀架说明书
1
份
6
变频器说明书
1
份
7
电动机说明书
1
份
8
驱动器说明书
1
本
序号
品名及规格
数量
单位
备注
主机及装在主机上的附件
1
CK6150型数控车床
1
台
2
CNC系统及电柜
1
套
3
冷却装置
1
套
4
润滑装置
1
套
5
照明装置
1
套
6
主传动V带
4
根
7
三爪卡盘Φ250
1
只
8
可调防振垫脚
6
只
分开放置的工具
1
活口扳手
1
支
2
一字头螺丝刀（5寸）
1
把
3
十字头螺丝刀（5寸）
1
把
4
5mm内六角扳手
1
把
5
6mm 内六角扳手
1
把
6
8mm 内六角扳手
1
把
7
刀架扳手
1
把
8
三爪扳手
1
把
9
反爪
1
套
十、机床参照国家标准：
JB／T8324.1－1996《简式数控卧式车床精度检验》；
JB/ T8324.2－1996《简式数控卧式车床技术条件》。
