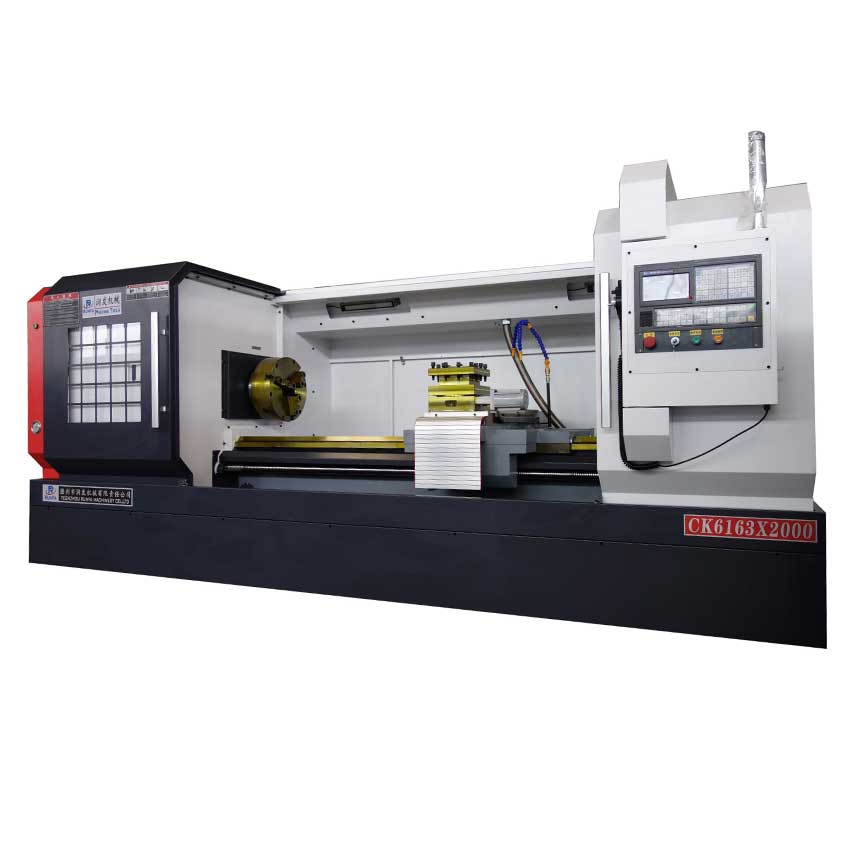

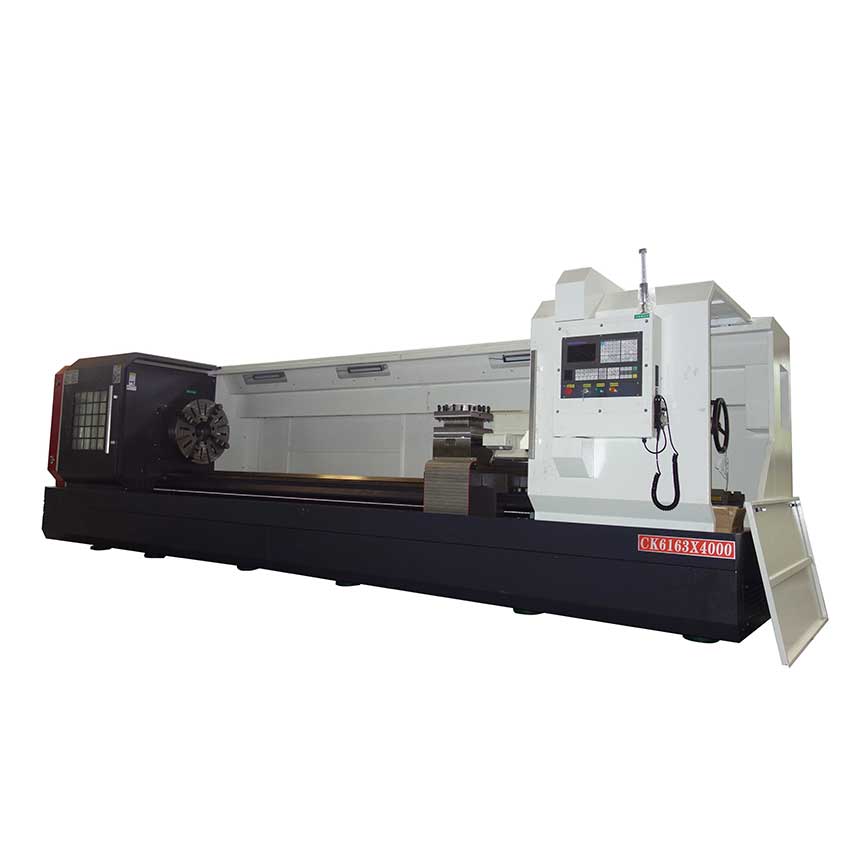

重型卧式数控车床CK6163*1000/1500/2000/3000
产品名称:
重型卧式数控车床CK6163*1000/1500/2000/3000型号:
CK6163最小起订量:
1
产品摘要:
CK6150系列数控卧式车床具有精度高、功率大、刚性高、等特点，其主要部件和结构均经过优化设计，是加工轴、盘、套、特形面及螺杆类工件的首选设备。
- 产品描述
一、 机床主要结构特点：
- 本机床是一款高速度、高精度、高可靠性的数控机床。床座、床身、床头箱等主要构件均采用高强度材料铸造而成，确保机床长期使用的稳定性。
- 机床的位置精度高，排屑流畅、适合高速高精
- 加工。
- 高速高精高刚性主轴，变频主轴电机、可以达到更高主轴转速。主轴单元在恒温室内组装，组装后经连续72小时恒温跑合，上机后再经连续72小时试运转，确保高速高精性能的可靠。
- 选用电动刀架。
- X、Z方向进给采用精密滚珠丝杠，伺服电机通过大扭矩低惯量进口弹性联轴器与丝杠直联，采用先进的集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠。
- 机床防护采用全防护设计，宜人性强，美观独特，防水防屑可靠，维护方便。
二、主要技术参数
CK6163的技术参数如下：
参数
类别
型号
单位
参 数
加工能力
床身最大回转直径
mm
Φ630
拖板最大回转直径
mm
Ф320
最大切削直径
mm
Φ630
最大加工长度
mm
1000/1500/2000/3000
行程
X/Z轴最大行程
mm
300/（1000/1500/2000）
X/Z 轴最小位移单位
mm
0.001
主轴
主轴通孔直径
mm
Ф105
主轴级数
档内无极
主轴极限转速
rpm
30-84/53-150/125-350/300-835
主电机功率（变频）
kW
11
变频器
kW
11
X/Z轴
N.m
7.7/10
X/Z轴快移速度
m/min
6/8
进给刀架
刀架型式
4工位电动刀架
刀杆尺寸
mm
32*32
刀架重复定位精度
mm
≤0.004
尾座套筒直径
mm
Φ100
尾座套筒行程
mm
250
尾座顶尖锥孔
莫氏6#
机床净重
kg
3000/3500/4000/4500
机床外型尺寸（长×宽×高）
mm
2940/3350/4350/5350*1600*1900
其他
电力需求（功率/电流)
kW/A
15kW/20A
三、主要配置清单
名称
规格型号
数量
品牌
产地
控制系统
GSK980TB3（选配）
1套
广数
广州
主轴
1套
国产
丝杠轴承
哈尔滨
国产
电动刀架
1套
宏达
国产
主轴电机
变频主电机（11KW）
1套
上海
国产
滚珠丝杠
1套
南京工艺
国产
自动润滑装置
1套
国产
四、机床主要精度指标
检验项目
标准允差（mm）
主轴的周期性轴向窜动
0.008
主轴卡盘定位锥面的径向跳动
0.008
位置精度
重复定位精度A
X：±0.015 Z：±0.015
定位精度B
X：0.016 Z：0.02
直径一致性
0.01/150
平面度
0.013/φ200
螺纹螺距积误差
0.010/50
表面粗糙度
Ra1.6μm
五、机床随机文件一览表
序号
名称
规格或标记
数量
备注
1
机械使用说明书
1套
机、电、液合订本
2
合格证明书
1册
3
机床装箱单
1册
4
系统参数说明书
1册
6
系统操作说明书
1册
