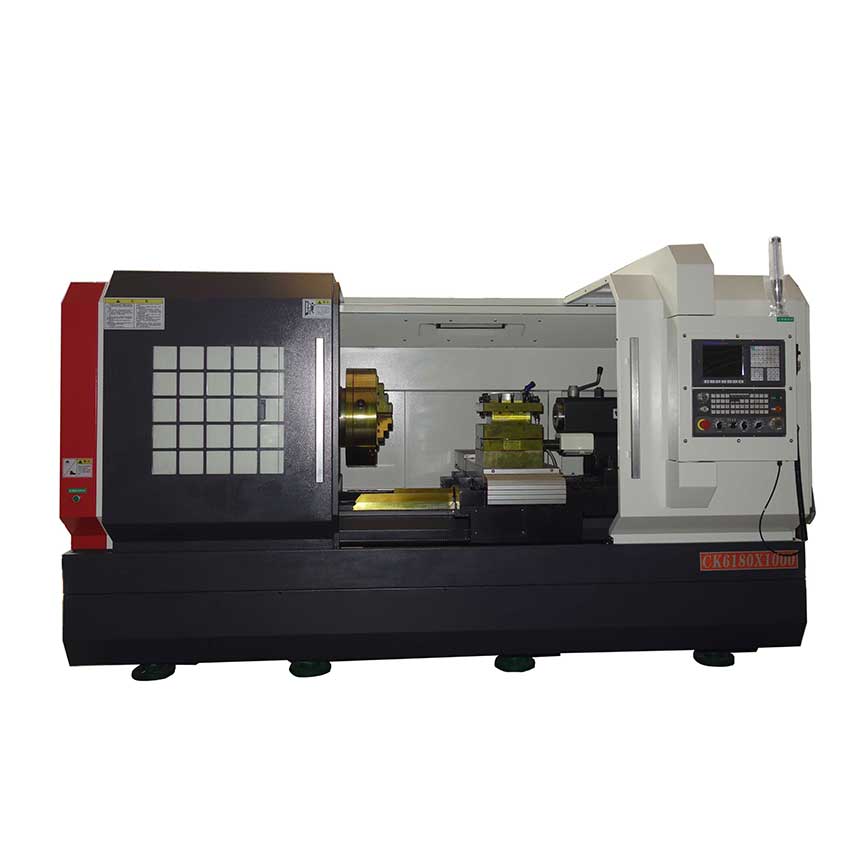

重型卧式数控车床CK6180系列
产品名称:
重型卧式数控车床CK6180系列型号:
CK6180最小起订量:
1
产品摘要:

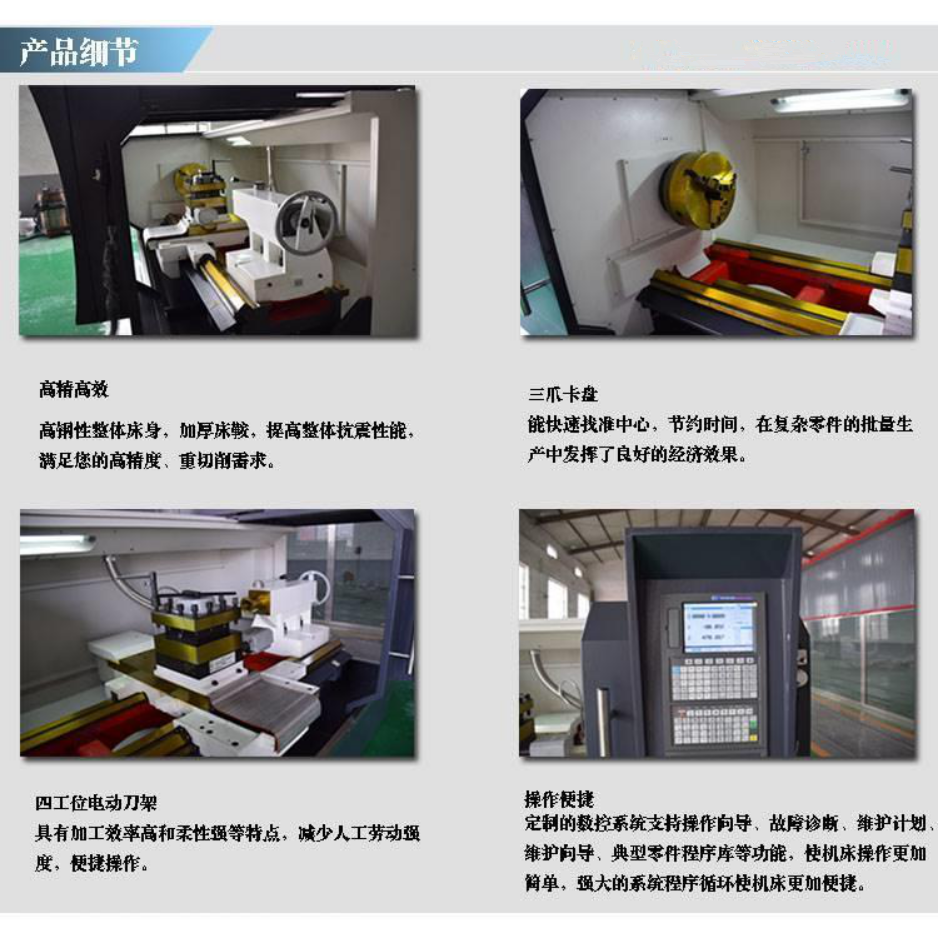

CK6180 数控车床具有精度高、功率大、刚性高、等特点，其主要部件和结构均经过优化设计，是加工轴、盘、套、特形面及螺杆类工件的精密设备。 广数数控系统和全数字交流伺服系统，X、Z轴均采用半闭环控制，滚珠丝杠副采用C4级精密滚珠丝杠，电气元器件均采用进口或国产符合CE或国内3C认证。 机床配置国内立式四工位数控刀架，可选配六工位或八工位卧式电动刀架，刀架具有定位精度高，强度高，抗震性能好等特点。
- 产品描述
一、主要技术参数
项目
内 容
单位
CK6180
加工范围
床身最大回转直径
mm
Φ800
滑板上最大回转直径
Φ450
最大加工长度
mm
1000/1500/2000/3000
最大加工直径
mm
Φ800
最大棒料直径
mm
Φ450
床身导轨宽度
mm
600
床身最大承重
T
2
主轴
卡盘
630四爪
主轴头形式
A211
主轴通孔直径
mm
Φ105
主轴内孔锥度
1：20
主轴级数
手动四档/液压四档
主轴转速范围
r/min
30-84/53-150/125-350/300-835
进给
X/Z轴行程
mm
350/（1000/1500/2000/3000）
X/Z轴丝杠直径×螺距
mm
φ3208/φ5010
X/Z快移速度
m/min
4/6
刀架
刀架形式
电动立式
工位数
4
刀具规格：车削/镗孔
mm
32/40
尾座
套筒直径/行程
mm
Φ100/250
套筒内孔锥度
MT6
套筒驱动形式
手动
尾座体移动形式
手动
电机
主轴电机功率
Kw
11
主轴电机扭矩
NM
48
X/Z电机功率
Kw
1.5/2.3
X/Z电机扭矩
NM
10/15
冷却泵电机功率
W
125
其他
电源容量
KVA
15
床鞍布局形式
平床身
导轨形式
硬轨（大于HRC50)
机床重量
kg
3200/3600/4000/4500
机床外形尺寸：长×宽×高
mm
（3400/3900/4400/5400）/1900/2000
二、机床执行标准
GB/T16462-1996《数控卧式车床精度检验》标准
JB/TB4368.3-96数控卧式车床 技术条件
GB5226.1-2002 机械安全 机械电气设备第1部分 通用技术条件
检 验 项 目
工厂标准
定位精度
X轴
0.01
Z轴
0.015
重复定位精度
X轴
0.008
Z轴
0.012
正反差值
X轴
0.008
Z轴
0.008
三、机床主要配置及外购件
配套件名称
规格型号
生产厂家
数控系统
GSK980TB3系统
广数
主 电 机
11KW
上海
主轴轴承
NN3026K/P5W33,6028/P5W33,234432W/P5,NN3032K/P5W33
哈尔滨
X轴滚珠丝杠
φ32*8
南京工艺
Z轴滚珠丝杠
Φ50*10
南京工艺
卡盘
400三爪/630四爪
瓦房店
刀架
4工位电动
宏达/文昌
四、机床随机附件
序号
名 称
规 格 型 号
数 量
备 注
1
卡盘扳手
1套
装在附件箱
2
卡盘扳手
1套
装在附件箱
3
垫铁
6付
装在附件箱
4
内六角扳手
4、5、6、8、
各1件
装在附件箱
5
螺丝刀
一字
1件
装在附件箱
6
螺丝刀
十字
1件
装在附件箱
7
开口扳手
14-17
1件
装在附件箱
五、机床随机资料
1
使用说明书
机械部分（含合格证、装箱单）
1册
装在附件箱
2
使用说明书
电气部分
1册
装在附件箱
3
系统操作手册
1册
装在附件箱
4
驱动器说明书
1册
装在附件箱
5
变频器说明书
1册
装在附件箱
六、服务
1、机床运抵需方现场后，需方负责机床的基础、卸车、吊装、开箱就位等工作，接到需方通知后，供方派技术服务人员到达用需方现场，免费负责机床操作及培训指导等工作。
2、机床质量保修期限为自验收合格之日起一年。因需方原因造成机床零部件损坏时，在保修期内供方只收取零件成本费用；由于设计及制造原因引起的机床零部件损坏，供方将免费更换。
3、在保修期内，如设备发生故障，供方接到需方维修通知后及时安排售后人员处理。保修期过后，供方提供终身满意服务。
4、供方定期对用需方的使用状况进行跟踪服务，不定期对需方随访。
