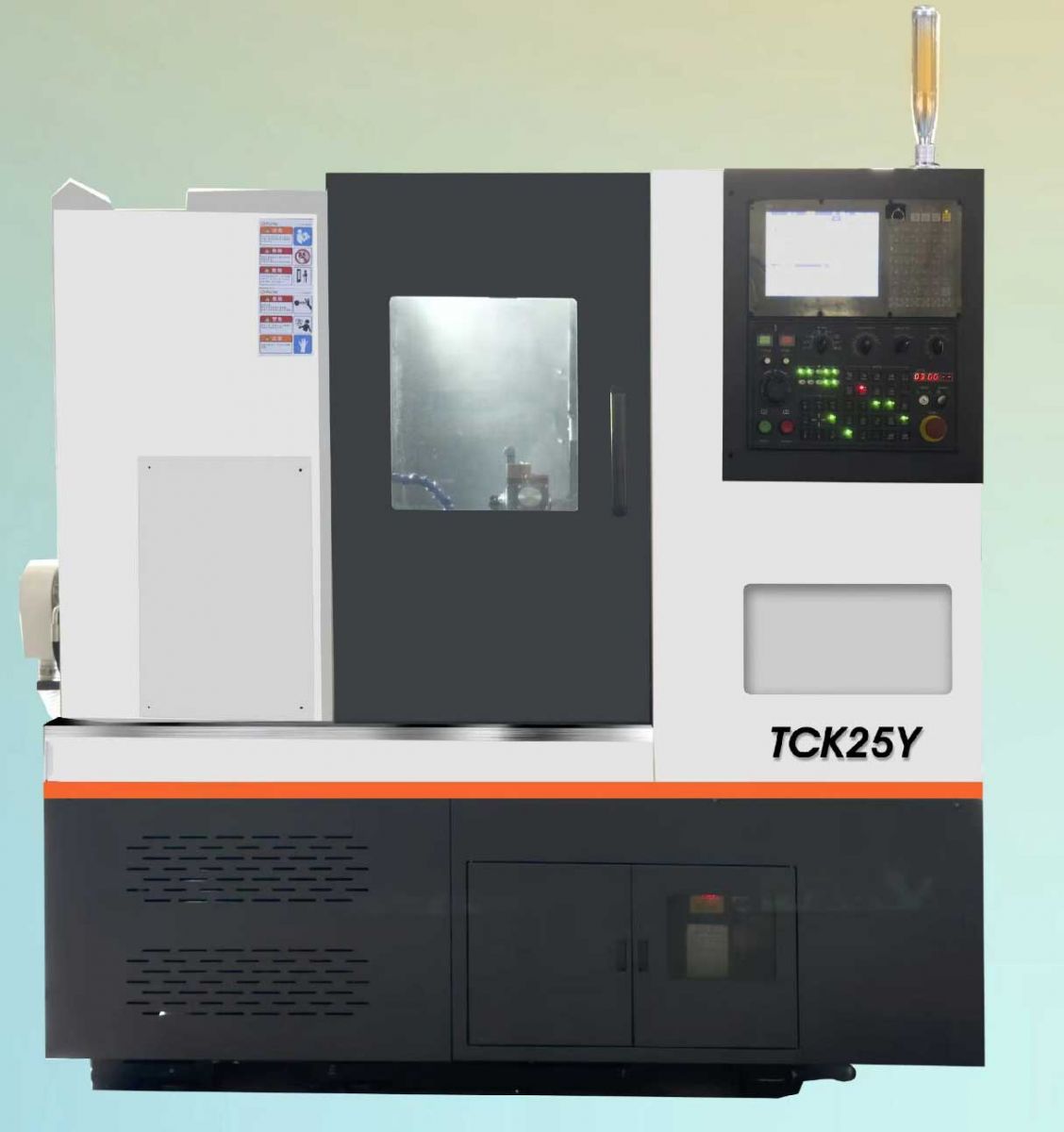

数控车铣复合机床加工中心TCK25Y高速车铣复合机床TCK25Y斜床身数控车床带Y轴
产品名称:
数控车铣复合机床加工中心TCK25Y高速车铣复合机床TCK25Y斜床身数控车床带Y轴型号:
TCK25Y最小起订量:
1
产品摘要:
TCK25Y数控斜车是一种高精度、高性能价格比的机床，属于电脑走刀、走心混合类型的机床，具有走刀机与走心机的多重优点。 该机床适合完成精度较高、形状复杂的零件的批量加工任务，特别适用于航空、航天、军工、汽车、摩托车、通讯、制冷、光学、家电、微特电子、电子、钟表等行业的各种高精度、多批量、外形复杂的零件的精密加工1。
- 产品描述
TCK25Y数控斜车采用高强度铸铁的床身底座结构，具有45度高强度倾斜导轨，排屑流畅，精度稳定可靠。机床配备高精度通孔式主轴结构，
抗震性能好。此外，该机床体积小巧，占地面及耗电较少，外观设计新颖，面板操作方便，全封闭防护。TCK25Y数控斜车可以配备自动送料器、
自动接料器、自动排削器、防护门等多种附加设施，组成柔性加工生产线，以完成零件的自动化加工
- 机床的主要技术参数及精度：
1.机床的主要技术参数：
项目
单位
规格
备注
床身上最大回转直径
mm
Φ510
最大切削长度
mm
235
最大切削直径
mm
盘类Φ250轴类Φ150
卧式12工位动力刀架
滑板上最大回转直径
mm
Φ250
主轴端部型式及代号
A2-5
主轴孔直径
mm
Φ56
最大通过棒料直径
mm
Φ44
中空卡盘可用
主轴箱
主轴转速范围/
主轴最大输出扭矩
r/min/N·m
50～4500/107
GSK988TA
主电机
输出功率
30分钟/连续
kW
5.5/7.5
ZJY208A-5.5BL
标准卡盘
卡盘直径
inch
6²
X轴快移速度
m/min
20
滚动导轨
Z轴快移速度
m/min
25
滚动导轨
Y轴快移速度
m/min
20
滚动导轨
X轴行程
mm
135
Y轴行程
mm
60（±30）
Z轴行程
mm
370
标准刀架形式
卧式12工位
BMT40动力刀架
刀具尺寸
夹头规格
ER20
外圆刀
mm
20×20
镗刀杆直径
mm
Ф25/Ф20
刀架与动力头传动比
1:1直联
刀盘可否就近选刀
是
机床重量
总重
kg
3000
最大承重
盘 类 件
kg
100(含卡盘等机床附件)
轴 类 件
kg
250(含卡盘等机床附件)
机床外型
长×宽×高
mm
1430×1025×1470
不含排屑器
2．机床精度：
机床精度贯彻GB/T16462-2007《数控卧式车床 精度检测》标准.
检 验 项 目
工厂标准
加工精度
IT6
加工工件圆度
0.0025mm/Ф75
加工工件圆柱度
0.010mm / 150mm
加工工件平面度
0.010mm/Ф200mm
加工工件表面粗糙度
Ra1.25μm
定位精度
X轴
0.008mm
Z轴
0.008mm
重复定位
精 度
X轴
0.004mm
Z轴
0.004mm
二、机床标准配置及主要外购件：
配套件名称
规格型号
生产厂家
备 注
数控系统
GSK988TA
国产
广数
主 电 机
ZJY208A-5.5BL
国产
广数
X轴电机
(带刹车)
130SJT-MZ100D
国产
广数
Z轴电机
130SJT-M100D
国产
广数
Y轴电机
（带刹车）
130SJT-MZ060D
国产
广数
X轴滚珠丝杠
φ32×12-635
进口
Hiwin（台湾）
Z轴滚珠丝杠
φ32×12-1542
进口
Hiwin（台湾）
X轴导轨
35规格滚珠
进口
Hiwin（台湾）
Z轴导轨
35规格滚珠
进口
Hiwin（台湾）
X轴丝杠轴承
25X62X15
进口
NSK/NTN（日本）
Z轴丝杠轴承
25X62X15
进口
NSK/NTN（日本）
液压卡盘
6寸中空
国产
倍得福/科普特
刀 架
卧式12工位Y轴伺服刀架
进口
堡威/三和
冷却排屑装置
右侧链板式排屑器
国产
注：链板式排屑器不适用于铸铁件在带水加工的情况。
三、机床随机附件：
序号
附件名称
型号规格
数量
备注
1
地脚垫铁
1套
2
车削刀夹
外圆刀压刀块20X20
4套
端面刀夹20X20
1个
镗孔刀夹φ25
3个
刀套f20
各1个
3
冷却排屑装置
右侧链板式排屑器
1套
（选配）
4
铁屑小车
1套
其它按机床标准配置执行。
四、随机文件：
序号
技术资料名称
份数
备注
1
机床使用说明书（机械）
一份
电子版
2
合格证
一份
3
装箱单
一份
4
卡盘、油缸使用说明书（或维护手册）
各一份
5
润滑泵说明书
一份
6
刀架使用说明书
一份
7
液压系统使用说明书
一份
8
排屑器使用说明书
一份
9
机床使用说明书（电气）
一份
电子版
10
广州数控系统文件
一套
电子版
11
电路图册
一份
电子版
12
PLC程序
一份
电子版
13
机床控制参数表
一份
电子版
