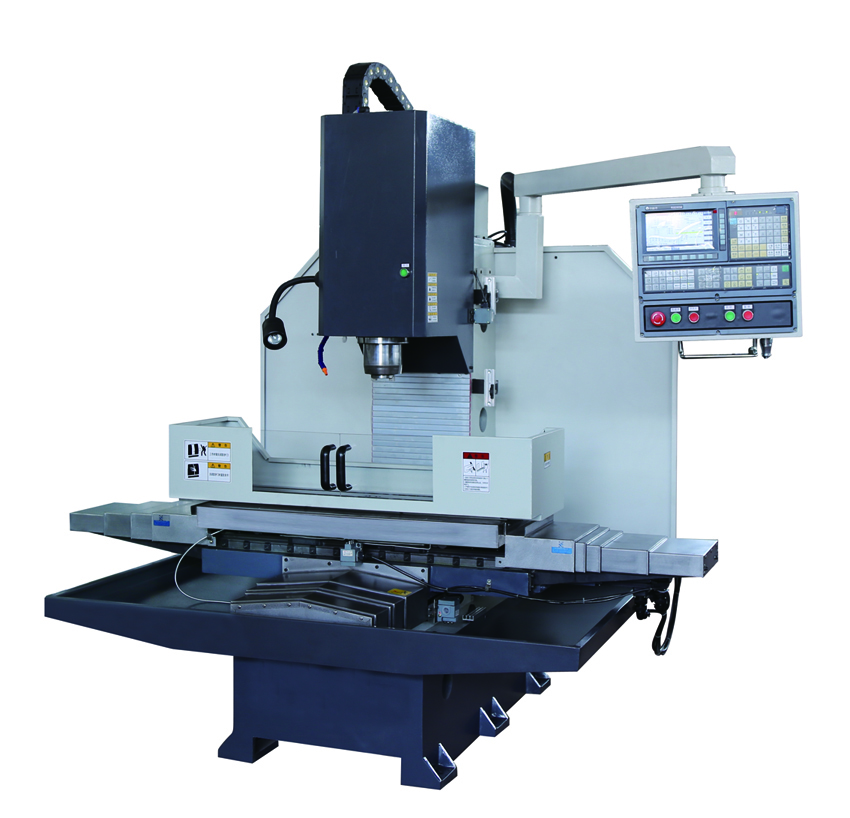

XH7130L 数控铣床
产品名称:
XH7130L 数控铣床型号:
XH7130L
产品摘要:
数控机床XH7130L结构及外形优化设计，紧凑合理、刚性加强。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件的加工，可完成钻、铣、攻丝等多种工序，适合于批量产品的生产，能满足对中小型工件的钻、攻、铣工序的加工。
- 产品描述
性能特点
(1). 直线和圆弧切削：可完成任意角度的直线、圆弧的精铣削，多点位的钻孔攻丝。
(2). 无间隙传动：采用有予加载荷的滚珠丝杠传动，速度和精度大大提高。
(3). 防护适用于加工和教学的防护系统，电子定时强润滑，防止出现轨道面人为缺油拉伤。
(4). 高可靠性：机体铸造工艺先进，采用时效处理工艺，铸件标号达到国家标准。
(5). CNC功能：标准配置提供了丰富的NC功能，实现高速高精度四轴运动控制，采用8"彩色宽屏LCD,并配备了软功能键,界面直观快捷,全新设计工 程塑料面板美观大方,强度高,防护好,整机集成度高,产品可靠性强。
机械规格参数
XK7130L
XK7130-B
工作台面积长（mm）x 宽（mm）
1000 X 300
1000 X 300
T型槽数量-宽（mm）-间距（mm）
3-16-100
3-16-100
工作台最大承重（kg）
200
200
X轴行程（mm）
600
600
Y 轴行程（mm）
380
380
Z轴行程（mm）
450
450
主轴端面至工作台面距离（mm）
100-550
100-550
主轴中心至立柱导轨面距离（mm）
370
370
主轴锥孔
BT40(主轴单元)
BT40(主轴单元)
主轴最高转速（r.p.m）
3000
6000
主电机功率（kw）
3(变频)
3.7（伺服）
进给电机
X轴扭矩（N.M）
6
6
Y轴扭矩（N.M）
6
6
Z轴扭矩（N.M）
10
10
快速移动速度（m/min）
10
10
切削进给速度（mm/min）
1-5000
1-5000
丝杠参数（直径mm/螺距mm）
30/6
32/6
线轨宽度X/Y/Z(mm)
30
35
精度
定位精度（mm）
0.02
0.02
重复定位精度（mm）
0.015
0.015
钢性攻丝功能
无
有
换刀方式
气动
气动
使用气压Mpa
0.6
0.6
机床重量KG
1500
1700
系统
外形尺寸（全防护）
2200x1500x2300
2200x1500x2300
系统可以根据客户不同生产需要，选择经济核算的。
