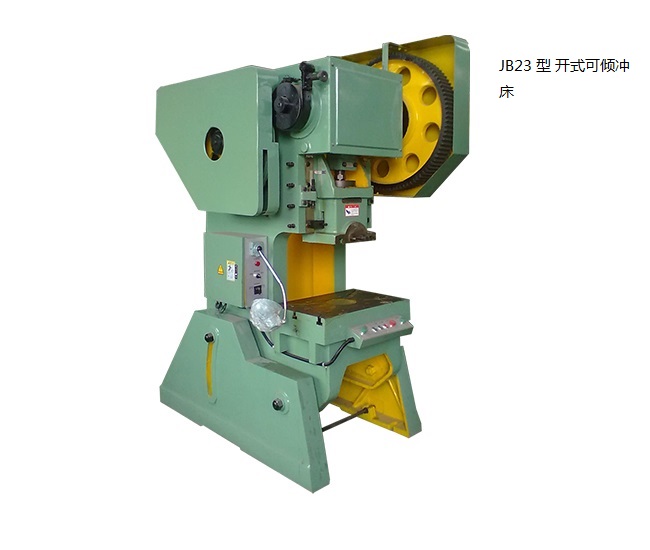

J23开式可倾冲床
产品名称:
J23开式可倾冲床型号:
J23-16/25/40/63/63A/80/100最小起订量:
1
产品摘要:
J23系列开式可倾压力机采用刚性转健离合器，具有单次和连续操作规范，使用带式制动器，滑块装有压塌式保险器，超载时保险器疲压塌，从而保证整机不受损坏，身为可倾式铸造结构，倾斜时便于冲压件或废料从模具上滑下。本机具有通用性强、精度高、性能可靠、便于操作的优点。 配备自动送料装置可实现半自动化冲压作业。
- 产品描述
J23系列开式可倾压力机采用刚性转健离合器，具有单次和连续操作规范，使用带式制动器，滑块装有压塌式保险器，
超载时保险器疲压塌，从而保证整机不受损坏，身为可倾式铸造结构，倾斜时便于冲压件或废料从模具上滑下。
本机具有通用性强、精度高、性能可靠、便于操作的优点。 配备自动送料装置可实现半自动化冲压作业。
JB23型系列开式可倾压力机
型号
技术参数单位
JB23-16
JB23-25
JB23B-40
JB23-63
JB23-63A
JB23-80
JB23-100
公称力
kN
160
250
400
630
630
800
1000
公称力行程
mm
2
2.5
4
4
4
5
5
滑块行程
mm
50
70
80
80
80
100
100
滑块行程次数
次/min
140
65
50
50
50
50
40
最大装模高度
mm
170
200
230
250
300
300
300
装模高度调节量
mm
30
30
45
50
50
60
80
滑块中心道机身距离
mm
160
200
220
250
250
260
310
工作台尺寸（前后×左右）
mm
320*460
350*520
390*630
420*650
470*750
470*750
570*860
工作台板孔尺寸
mm
Φ120
Φ120
Φ155
Φ180
Φ180
Φ180
Φ180
工作台板厚度
mm
45
50
70
70
80
80
90
滑块底面尺寸（前后×左右）
mm
120*180
170*220
210*250
240*280
270*360
260*300
360*450
模柄孔尺寸（直径×深度）
mm
Φ40*60
Φ40*60
Φ50*70
Φ50*70
Φ50*70
Φ60*80
Φ60*80
立柱间距
mm
240
240
330
320
390
300
420
电动机
型号
Y90L-6
Y100L-4
Y112M-4
Y132S-4
Y132S-4
Y132S-4
Y132S-4
功率
kw
1.5
3
4
5.5
5.5
5.5
7.5
机身最大倾斜角
º
25
25
25
25
25
20
20
外形尺寸（前后×左右×高度）
mm
1130*830
*18901120*860
*22001600*1100
*22501740*1100
*25601740*1180
*25601850*1265
*26502050*1400
*2850整机重量
kg
1090
2100
2960
3800
4300
5015
6120
